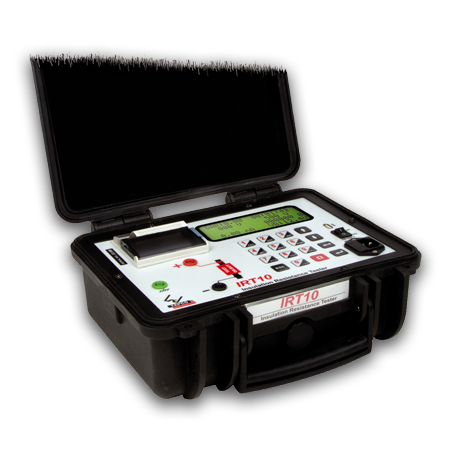

تست مقامت عایقی IRT10

سامانه گزارش های تست مقاومت عایقی تجهیزات (IRT10)



دستگاهی کامل برای تست و آنالیز کیفیت عایق های تجهیزات برق.



کیفیت عایق ها در کلیه تجهیزات الکتریکی از اهمیت ویژه ای برخوردار است. عایق ها بر اثر مرور زمان، شرایط محیطی، کهنگی و فرسودگی، کارایی خود را از دست داده و ممکن است در آنها مقاومت الکتریکی کم شود که موجب کاهش ایمنی سیستم می شود.

بنابراین، لازم است به صورت دوره ای، کیفیت عایق ها مورد بررسی قرار گیرد تا در صورت نیاز تعمیر و یا تعویض گردند.

IRT10 دستگاهی مناسب و کارآمد برای تست و بررسی کیفیت عایق ها و اندازه گیری مقاومت الکتریکی آنها می باشد.

IRT10  ولتاژ بالا را به بخش های مجزای الکتریکی اعمال کرده و میزان جریان عبوری از عایق بین آنها را اندازه گیری می کند. اندازه جریان به شرایط و ویژگی های عایق بستگی دارد و مقدار آن بسیار کوچک است. در مواقعی که عایق، آسیب دیده باشد این جریان نسبت به حالت عادی، بیشتر خواهد بود که نشان دهنده کاهش مقاومت عایق است.

IRT10 قادر است ولتاژی در بازه 250VDC تا 10KVDC را تولید کند و توانایی اندازه گیری مقاوت الکتریکی عایق تا 10TΩ را دارد. هم چنین قابلیت تنظیم پنج ولتاژ استاندارد شامل    500V, 1KV, 2.5KV, 5KV, 10KV در آن، پیش بینی شده است. اطلاعات به دست آمده به صورت چاپ روی کاغذ و یا ارسال برای کامپیوتر یا تلفن همراه، جهت بررسی، در دسترس خواهد بود.

IRT10 دارای انواع متنوعی از تست ها برای پوشش دادن به اطلاعات مورد نیاز در کنترل کیفی، تعمیر و نگهداری می باشد.

وجود صفحه کلید با کلیدهای میانبر، منوبندی نرم افزاری  و صفحه نمایش بزرگ، کار با IRT10 را آسان می کند.

از مزایای دیگر IRT10 درج زمان واقعی و دارا بودن حافظه داخلی با حجم بالا برای ذخیره نتایج می باشد.

IRT10 قابل حمل، سبک، مقاوم در برابر ضربه و گرد و غبار و مقاوم در برابر آب با درب بسته می باشد.

IRT10 دارای ایمنی CATIV 600V با عایق دوبل سیم های رابط است.

IRT10 برای اندازه گیری مقاومت الکتریکی عایق ها در تجهیزات الکتریکی و تابلوهای برق، موتورها، ژنراتورها، کلیدهای الکتریکی در ابعاد و سطح ولتاژهای مختلف، دژنکتورها، ترانسفورماتورها، سکسیونرها و به طور کلی هر جا که بررسی کیفیت عایق الکتریکی دارای اهمیت است به کار می رود.





ویژگی ها

  • - حداکثر رنج کاری 10KVDC و 10TΩ
  • - اندازه گیری مقاومت از 500KΩ تا 10TΩ
  • - ولتاژ خروجی قابل تنظیم از 250VDC تا 10KVDC
  • - کار با برق و باتری با قابلیت شارژ سریع
  • - 16 ساعت کار مداوم با باتری
  • - مقاوم در برابر ضربه و نفوذ آب و گرد و غبار با درب بسته
  • - بدنه محکم، سبک و قابل حمل
  • - قابلیت اطمینان بالا و کاربری آسان
  • - قابلیت ذخیره­ 430 نتیجه اندازه­ گیری
  • - ارتباط USB, WIFI
  • - اپلیکیشن موبایل با کاربری آسان
  • - چاپ نتایج اندازه گیری







 کاربردها

   - شرکت های تولید کننده ترانسفورماتورهای قدرت

   - کارخانجات تولید کلیدهای قدرت

   - شرکت های تعمیر و نگهداری پست های برق

   - شرکت های EPC در حوزه برق قدرت

   - آزمایشگاه های برق قدرت

   - کارخانجات بزرگ مانند فولاد، ذوب اهن، پتروشیمی، پالایشگاه و …

   - شرکت های تولید لوازم خانگی

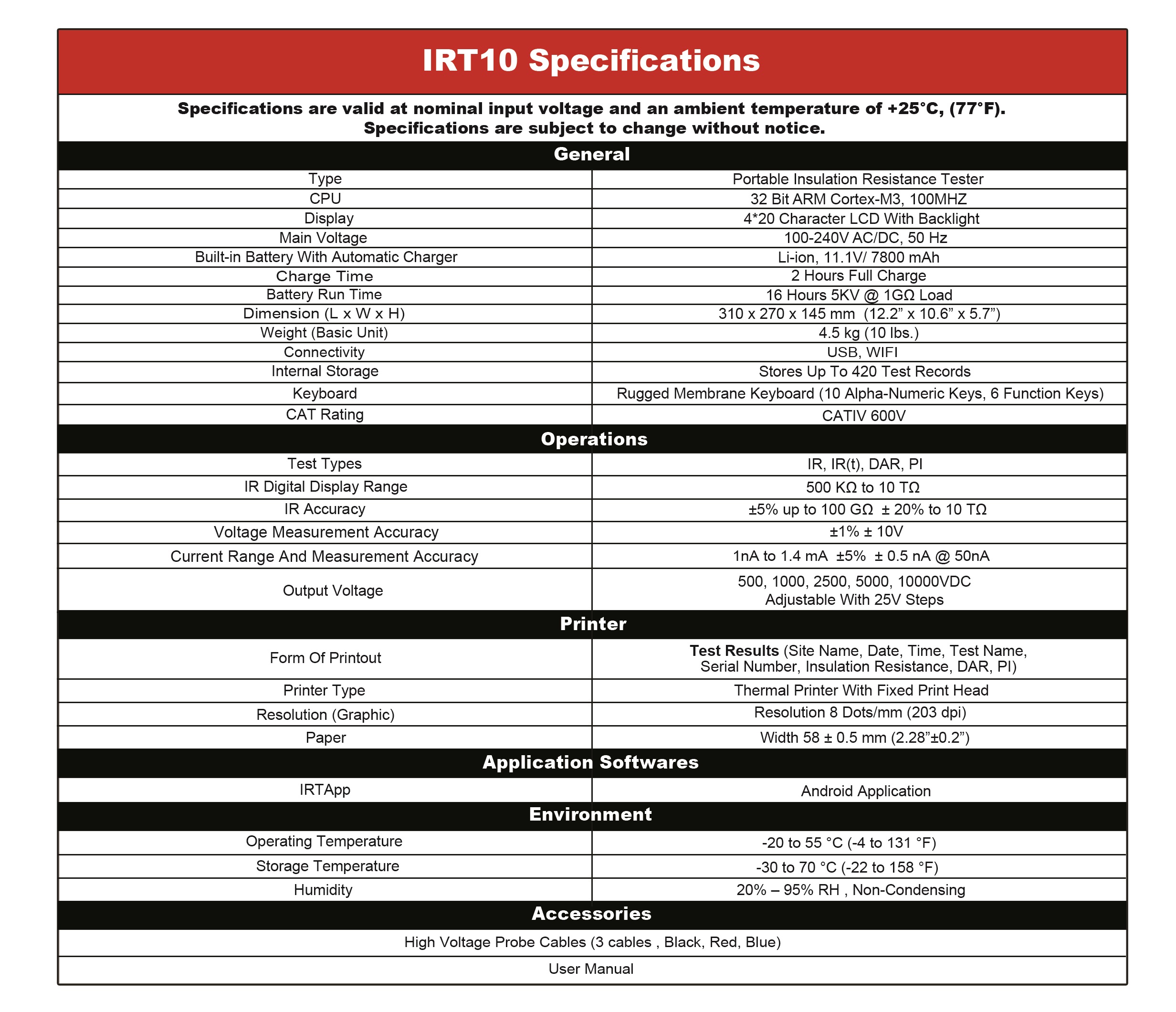

مشخصات فنی:









V1.0.4
