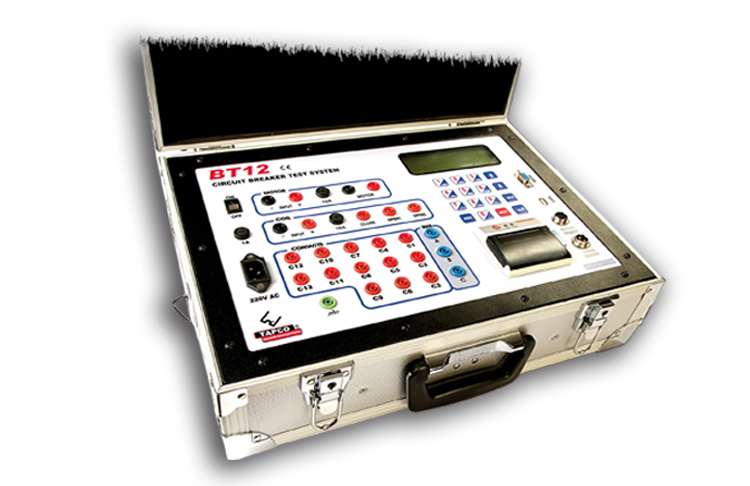

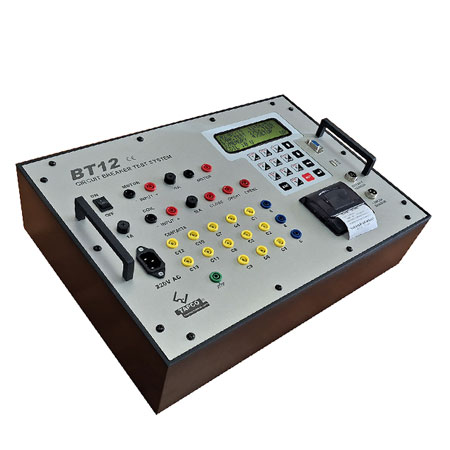

سیستم تست کلیدهای قدرت (تایم تست و تراول تست) BT12

سیستمی کامل برای تست و آنالیز عملکرد زمانی و حرکتی کنتاکت های انواع کلیدهای قدرت



BT12  اطلاعات كيفي مربوط به اجزای مختلف كليدهاي قدرت (بريكر ، سكسيونر) را جمع‌آوري و ذخيره می کند تا بر اساس اين اطلاعات بر روي كيفيت عملكرد كليد تصميم‌گيري شود.



BT12 انواع مانورها را به كليد قدرت اعمال کرده و اطلاعات الكتريكي و مكانيكي قسمت هاي مختلف مانند كنتاكت هاي اصلي و كمكي، بوبين هاي قطع و وصل، موتور شارژ فنر كليد و ... را استخراج و با نمایش نتایج و رسم منحنی، امکان تجزیه و تحلیل دقیق عملکرد کلید را فراهم می کند.



ویژگی ها:

  • اندازه گیری زمان عملکرد کنتاکت ها و نحوه حرکت آنها
  • تست عملکرد بوبین های قطع و وصل، موتور، و دیگر تست های درخواستی نظیر رله آنتی پمپاژ، رله افت ولتاژ، بوبین بلوکینگ و ...
  • دارای تست های مخصوص کلیدهای کنتاکتوری و کلیدهای بدون مکانیزم فرمان
  • نمایش گرافیکی نتایج تست برای تجزیه و تحلیل سریعتر
  • کنترل کلیه عملیات توسط نرم افزار BTSoft (انجام عملیات تست به دو صورت Standalone و توسط نرم افزار)
  • مطمئن با کاربری ساده





تست زمانی

  • اندازه گيري، نمونه برداري و آنالیز زمان قطع و وصل كنتاكت ها با توجه به فرامين صادر شده به كليد شامل: قطعOPEN ، وصل CLOSE ، وصل و قطع هم زمان CO ، قطع تأخير وصل OTC ، وصل تأخير قطع CTO ، قطع تأخير وصل قطع   OTCO
  • محاسبه عدم همزماني سه كنتاكت اصلي (Out of sync)
  • اندازه گیری و نمایش دقیق Bounce کنتاکت ها در زمان عملکرد
  • اندازه گيري زمان شارژ فنر وصل





تست حرکتی

  • نمونه برداری از نحوه حرکت کنتاکت ها و رسم منحنی حرکت
  • محاسبه سرعت قطع و وصل كنتاكت ها
  • اندازه گيري، نمونه برداري و آناليز حداكثر، حداقل و كل جابه جايي كنتاكت ها
  • اندازه گيري، نمونه برداري، محاسبه و آناليز پارامترهای Over travel و Rebounce و رسم خطوط Damping
  • اندازه گيري، نمونه برداري و آناليز جابجايي فنر كنتاكت ها Spring travel
  • امکان اندازه گيري و تعیین حدود ايمني بالا و پايين كنتاكت ها



تست جرياني و ولتاژي بوبين ها و موتور شارژ فنر

  • اندازه گيري، نمونه برداري و آناليز  جريان و ولتاژ بوبين هاي قطع و وصل (AC, DC)
  • اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ بوبين بلوكينگ (AC, DC) (درصورت درخواست)
  • اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ و عملكرد رله آنتي پمپاژ (AC, DC) (درصورت درخواست)
  • اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ موتور شارژ فنر (AC, DC)



قابليت هاي سخت افزار

  1. قابليت تست انواع كليد قدرت از جمله نوع T , V
  2. سرعت نمونه‌برداري از ورودي هاي موردنظر 10KHz
  3. داراي يك ورودي اِنكودر چرخشي و یک ورودي براي سنسور خطي
  4. رسم منحني از نتايج تست
  5. قابليت ذخيره 96 تست در حافظه داخلي و انتقال آنها به کامپيوتر
  6. قابليت چاپ نتايج تست هاي انجام شده از طريق پرينتر داخلي
  7. دو ورودي ولتاژ براي بوبين و موتور جهت اندازه‌گيري (AC , DC)
  8. قابليت اندازه‌گيري و نمونه‌برداري از جريان بوبين و موتور
  9. 16 كانال ورودي براي كنتاكت‌ها (3 کنتاکت اصلی و 13 کنتاکت کمکی)
  10. تحريك يك بوبين وصل و دو بوبين قطع
  11. قابلیت اتصال به دو نوع منبع تغذيه دستي و قابل كنترل با كامپيوتر (ساخت شركت تپکو)
  12. ارتباط با كامپيوتر از طريق پورتUSB ,RS232



قابليت هاي نرم افزار

  1. امكان انجام تست های كارخانه اي كليد
  2. جمع‌آوري خودكار و ذخيره اطلاعات برخي تست های كليد مثل منحني حركت، منحني جريان بوبين، منحني جريان موتور، حداقل ولتاژ عملكرد بوبين‌ها، نتيجه تست رله افت ولتاژ و رله آنتي پمپاژ، جريان بوبين بلوكينگ و ...
  3. بزرگ نمايي منحني حركت
  4. نمایش اطلاعات منحنی حرکت کنتاکت، عملکرد زمانی کنتاکت و جريان بوبين در هر نقطه زمانی دلخواه
  5. محاسبه ميزان جابه جايي كنتاكت و فنر كنتاكت، سرعت،  Over travelو Rebounce ، حدود ايمني، زمان و مدت عمل كنتاكت‌ها، عدم هم زماني كنتاكت‌ها، حداكثر جريان موتور و بوبين، زمان شارژ فنر وصل و  . . .
  6. نمايش وضعيت سنسورهاي خطي، وضعيت انكودر، وضعيت كنتاكت‌ها، مقدار ولتاژ و جريان خروجي تغذيه
  7. قابليت تعيين پارامترهاي تست مثل مدت زمان نمونه‌برداري، مدت زمان اِعمال ولتاژ به بوبين‌ها و . . . بر حسب نوع كليد
  8. قابليت تعيين محدوده مجاز براي پارامترهاي كليد مثل سرعت و زمان وصل و قطع و بررسي آنها و اِعلام نتيجه به صورت يك جدول پس از انجام هر مانور وصل يا قطع
  9. با دو زبان رابط فارسي و انگليسي
  10. دريافت مشخصات مربوط به كليد از كاربر و ذخيره آن در بانک اطلاعات مثل:
  • اطلاعات پلاك مشخصات كليد (نوع كليد، شماره سريال كليد و قفل و سنسورها، ولتاژ نامي تجهيزات الكتريكي و . . .)
  • مقاومت اهمي تجهيزات الكتريكي و پل‌ها
  • نتيجه آزمايش تجهيزات الكتريكي و پل‌ها
  • نتيجه كنترل رله پرايمر، رله اضافه جريان، سيم كشي و  . . .
  • نتيجه آزمايش نشتي
  • فشار گاز پل‌ها
  • شماره سريال رله‌هاي پرايمر و...





کاربردها

  • کارخانجات تولید کلیدهای قدرت
  • شرکت های تعمیر و نگهداری پست های برق
  • شرکت های EPC در حوزه برق قدرت
  • آزمایشگاه های برق
  • کارخانجات بزرگ مانند فولاد، ذوب آهن، پتروشیمی، پالایشگاه و ...

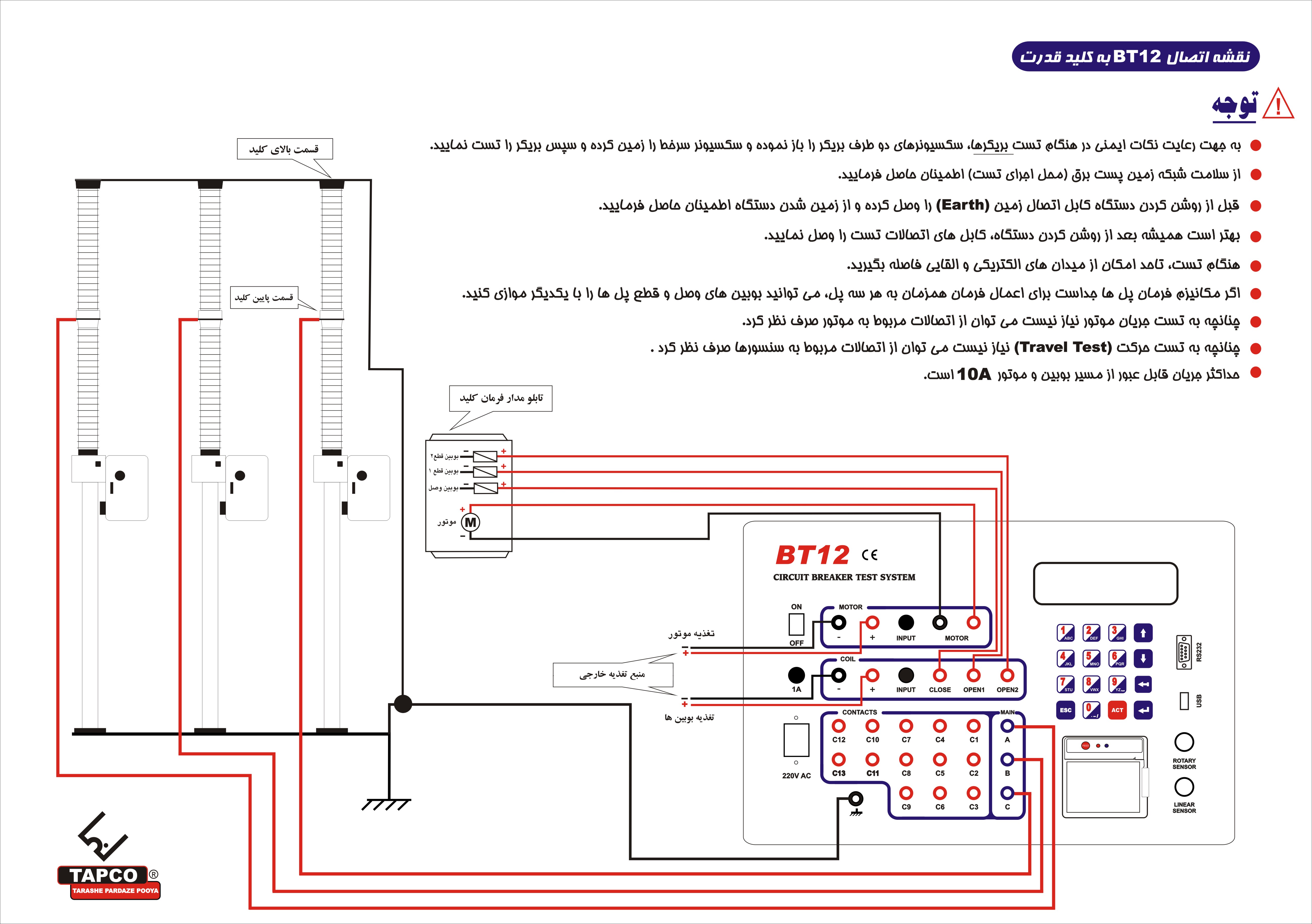

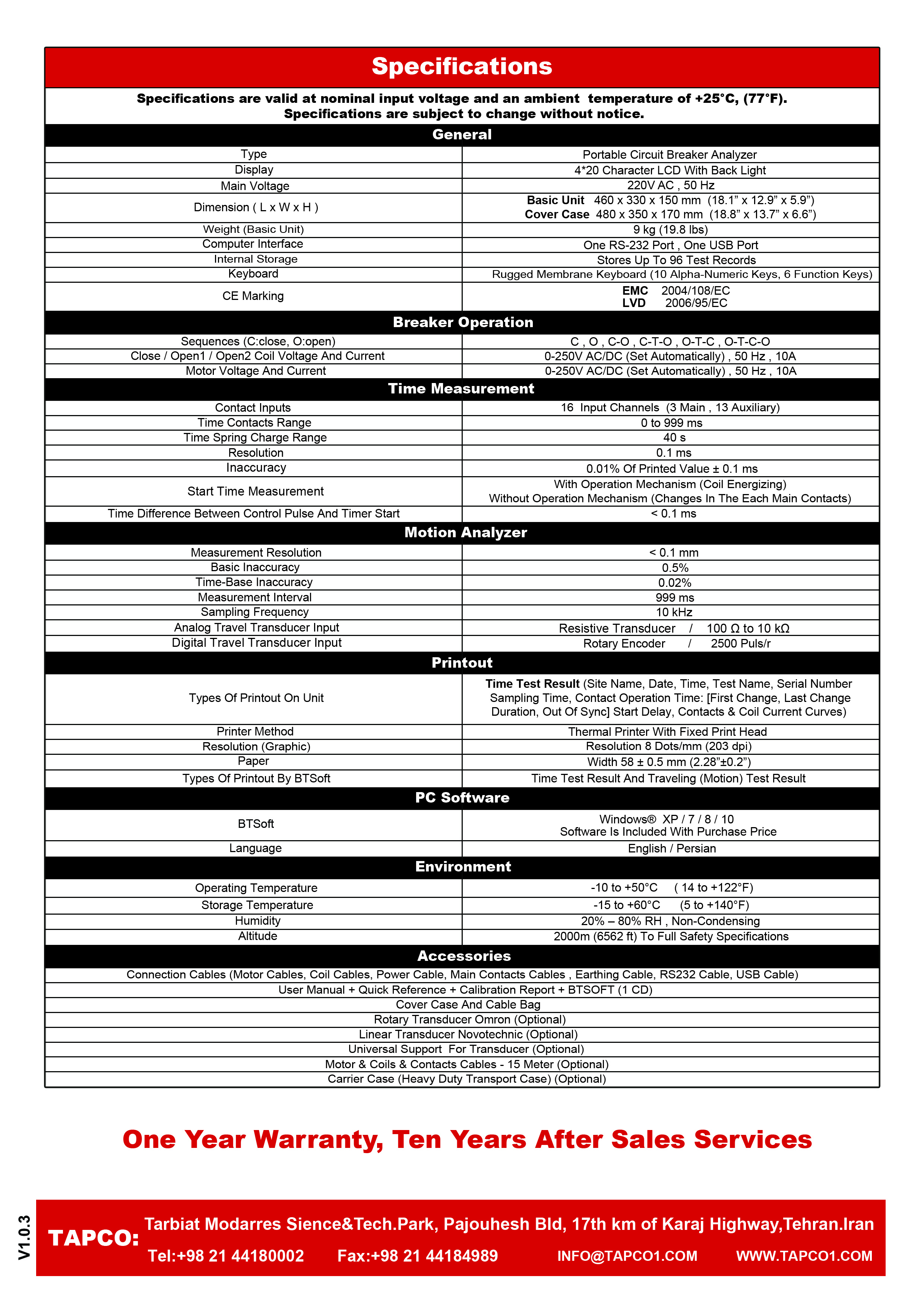

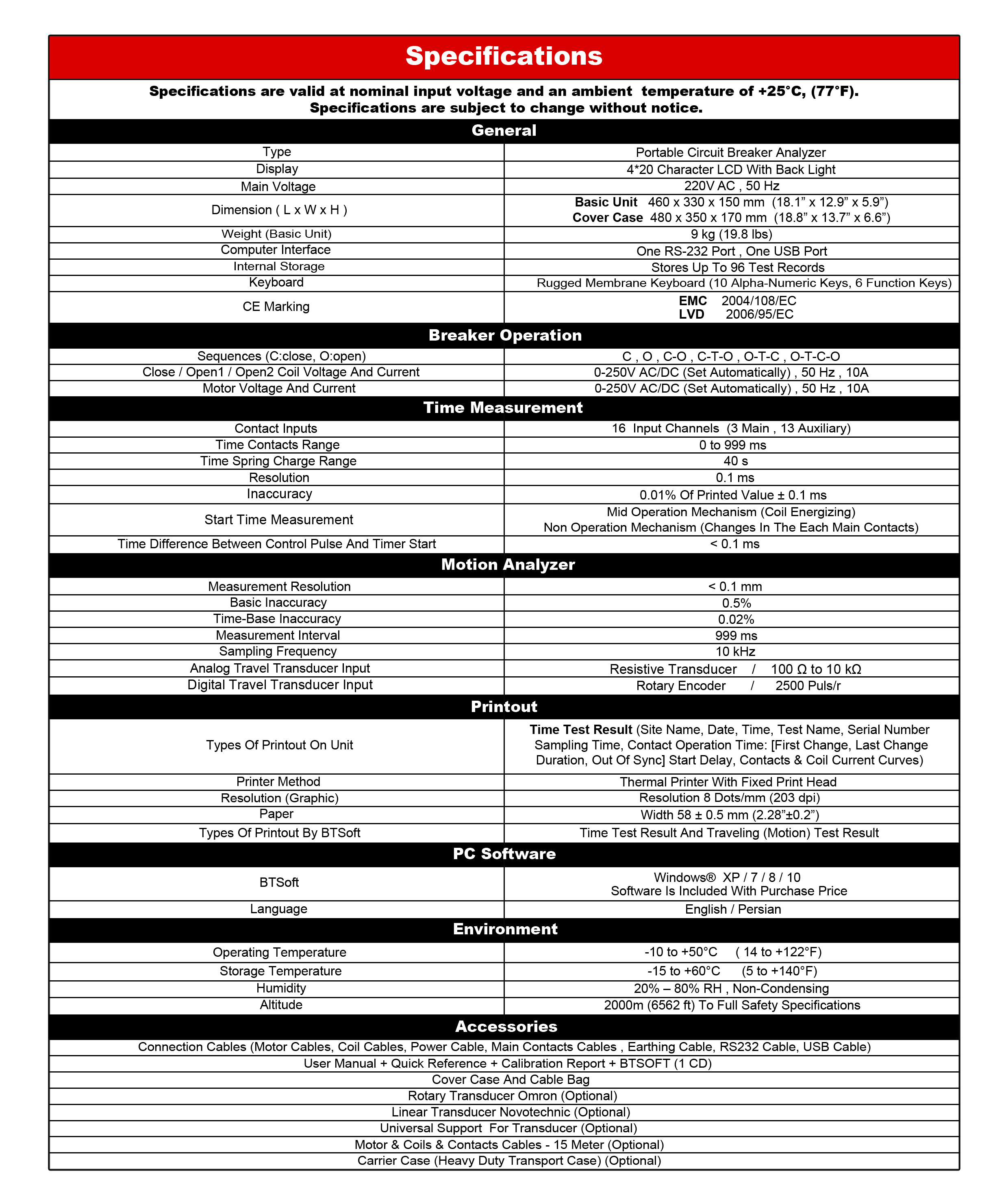

مشخصات فنی:
