سیستم تست کلیدهای قدرت (تایم تست و تراول تست) BT121

سیستمی کامل برای تست و آنالیز عملکرد زمانی و حرکتی کنتاکت های انواع کلیدهای قدرت.


BT121  اطلاعات كيفي مربوط به اجزای مختلف كليدهاي قدرت (بريكر ، سكسيونر) را جمع‌آوري و ذخيره می کند تا بر اساس اين اطلاعات بر روي كيفيت عملكرد كليد تصميم‌گيري شود.



BT121  انواع مانورها را به كليد قدرت اعمال کرده و اطلاعات الكتريكي و مكانيكي قسمت هاي مختلف مانند كنتاكت هاي اصلي و كمكي، بوبين هاي قطع و وصل، موتور شارژ فنر كليد و ... را استخراج و با نمایش نتایج و رسم منحنی، امکان تجزیه و تحلیل دقیق عملکرد کلید را فراهم می کند.





ویژگی ها

    • اندازه گیری زمان عملکرد کنتاکت ها و نحوه حرکت آنها
    • تست عملکرد بوبین های قطع و وصل، موتور و دیگر تست های درخواستی نظیر رله آنتی پمپاژ، رله افت ولتاژ، بوبین                 بلوکینگ و ...
    • دارای تست های مخصوص کلیدهای کنتاکتوری و کلیدهای بدون مکانیزم فرمان
    • نمایش گرافیکی نتایج تست برای تجزیه و تحلیل سریعتر
    • کنترل کلیه عملیات توسط نرم افزار BTSoft (انجام عملیات تست به دو صورت Standalone و توسط نرم افزار)
    • مطمئن با کاربری ساده
    • دارای باتری داخلی





تست زمانی

    •  اندازه گيري، نمونه برداري و آنالیز زمان قطع و وصل كنتاكت ها با توجه به فرامين صادر شده به كليد شامل: قطع OPEN ،           وصل CLOSE ، وصل و قطع هم زمان CO ، قطع تأخير وصل OTC ، وصل تأخير قطع CTO ، قطع تأخير وصل قطع OTCO
    •  محاسبه عدم همزماني سه كنتاكت اصلي (Out of sync)
    •  اندازه گیری و نمایش دقیق Bounce کنتاکت ها در زمان عملکرد
    •  اندازه گيري زمان شارژ فنر وصل





تست حرکتی

    •  نمونه برداری از نحوه حرکت کنتاکت ها و رسم منحنی حرکت
    •  محاسبه سرعت قطع و وصل كنتاكت ها
    •  اندازه گيري، نمونه برداري و آناليز حداكثر، حداقل و كل جابه جايي كنتاكت ها
    •  اندازه گيري، نمونه برداري، محاسبه و آناليز پارامترهای Over travel و Rebounce و رسم خطوط Damping
    •  اندازه گيري، نمونه برداري و آناليز جابجايي فنر كنتاكت ها Spring travel
    •  امکان اندازه گيري و تعیین حدود ايمني بالا و پايين كنتاكت ها





تست جرياني و ولتاژي بوبين ها و موتور شارژ فنر

  • •  اندازه گيري، نمونه برداري و آناليز  جريان و ولتاژ بوبين هاي قطع و وصل (AC, DC)
  • •  اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ بوبين بلوكينگ (AC, DC) (درصورت درخواست)
  • •  اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ و عملكرد رله آنتي پمپاژ (AC, DC) (درصورت درخواست)
  • •  اندازه گيري، نمونه برداري و آناليز جريان و ولتاژ موتور شارژ فنر (AC, DC)







قابليت هاي سخت افزار

   ۱- قابليت تست انواع كليد قدرت از جمله نوع T , V

   ۲- سرعت نمونه‌برداري از ورودي هاي موردنظر 10KHz

   ۳- داراي يك ورودي اِنكودر چرخشي و سه ورودي براي سنسور خطي

   ۴- رسم منحني از نتايج تست

   ۵- قابليت ذخيره 96 تست در حافظه داخلي و انتقال آنها به کامپيوتر

   ۶- قابليت چاپ نتايج تست هاي انجام شده از طريق پرينتر داخلي

   ۷- دو ورودي ولتاژ براي بوبين و موتور جهت اندازه‌گيري (AC , DC)

   ۸- قابليت اندازه‌گيري و نمونه‌برداري از جريان بوبين و موتور

   ۹- ۱۶ كانال ورودي براي كنتاكت‌ها (3 کنتاکت اصلی و 13 کنتاکت کمکی)

   ۱۰- تحريك يك بوبين وصل و دو بوبين قطع

   ۱۱- قابلیت اتصال به دو نوع منبع تغذيه دستي و قابل كنترل با كامپيوتر (ساخت شركت تپکو)

   ۱۲- ارتباط با كامپيوتر از طريق پورتUSB

   ۱۳- داراي باتري داخلي







قابليت هاي نرم افزار

   ۱- امكان انجام تست های كارخانه اي كليد

   ۲- جمع‌آوري خودكار و ذخيره اطلاعات برخي تست های كليد مثل منحني حركت، منحني جريان بوبين، منحني جريان موتور،

   حداقل ولتاژ عملكرد بوبين‌ها، نتيجه تست رله افت ولتاژ و رله آنتي پمپاژ، جريان بوبين بلوكينگ و ...

   ۳- بزرگ نمايي منحني حركت

   ۴- نمایش اطلاعات منحنی حرکت کنتاکت، عملکرد زمانی کنتاکت و جريان بوبين در هر نقطه زمانی دلخواه

   ۵- محاسبه ميزان جابه جايي كنتاكت و فنر كنتاكت، سرعت،  Over travelو Rebounce ، حدود ايمني، زمان و مدت عمل

      كنتاكت‌ها، عدم هم زماني كنتاكت‌ها، حداكثر جريان موتور و بوبين، زمان شارژ فنر وصل و  . . .

   ۶- نمايش وضعيت سنسورهاي خطي، وضعيت انكودر، وضعيت كنتاكت‌ها، مقدار ولتاژ و جريان خروجي تغذيه

   ۷- قابليت تعيين پارامترهاي تست مثل مدت زمان نمونه‌برداري، مدت زمان اِعمال ولتاژ به بوبين‌ها و . . . بر حسب نوع كليد

   ۸- قابليت تعيين محدوده مجاز براي پارامترهاي كليد مثل سرعت و زمان وصل و قطع و بررسي آنها و اِعلام نتيجه به صورت

      يك جدول پس از انجام هر مانور وصل يا قطع

   ۹- با دو زبان رابط فارسي و انگليسي

  ۱۰- دريافت مشخصات مربوط به كليد از كاربر و ذخيره آن در بانک اطلاعات مثل:

      - اطلاعات پلاك مشخصات كليد (نوع كليد، شماره سريال كليد و قفل و سنسورها، ولتاژ نامي تجهيزات الكتريكي و . . .)

      - مقاومت اهمي تجهيزات الكتريكي و پل‌ها

      - نتيجه آزمايش تجهيزات الكتريكي و پل‌ها

      - نتيجه كنترل رله پرايمر، رله اضافه جريان، سيم كشي و  . . .

      - نتيجه آزمايش نشتي

      - فشار گاز پل‌ها

      - شماره سريال رله‌هاي پرايمر

      - و...





کاربردها

   - کارخانجات تولید کلیدهای قدرت

   - شرکت های تعمیر و نگهداری پست های برق

   - شرکت های EPC در حوزه برق قدرت

   - آزمایشگاه های برق

   -  کارخانجات بزرگ مانند فولاد، ذوب آهن، پتروشیمی، پالایشگاه و …

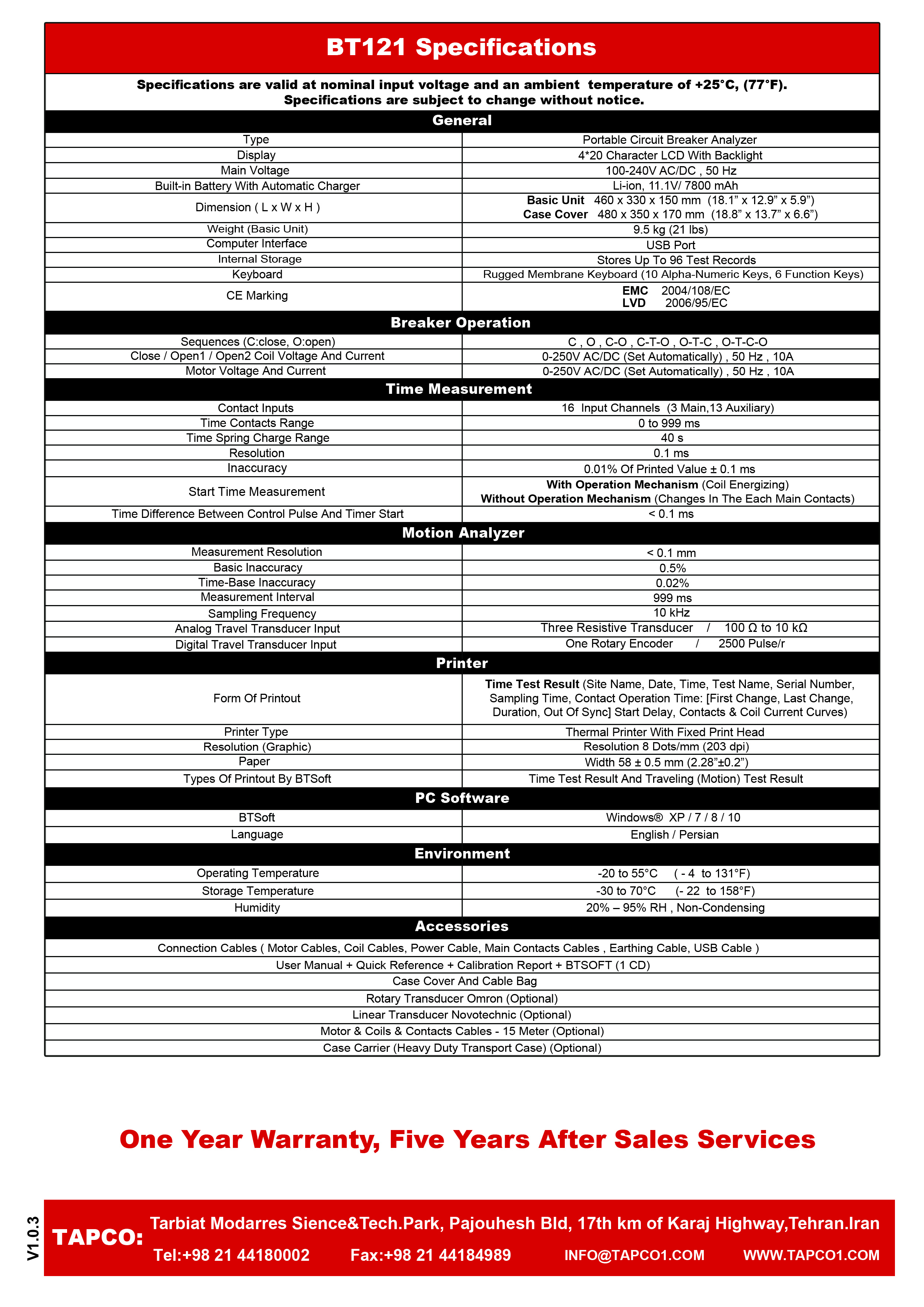

مشخصات فنی:

V1.0.3
