سیستم تست کلید قدرت BT121 (تایم تست و تراول تست)

تعداد رای ها:

کاتالوگ BT121



                            دانلود نرم افزار                          سوالات متداول (FAQ)




وظيفه
وظيفه كلي سيستم تست كليدهاي قدرت جمع‌آوري و ذخيره اطلاعات كيفي مربوط به كليدهاي قدرت (بريكر ، سكسيونر) بصورت Offline  است تا بر اساس اين اطلاعات بر روي كيفيت عملكرد كليد تصميم‌گيري شود. همچنين اين سيستم انواع مانورهاي اعمال شده به كليدها را مانند: (قطع OPEN ، وصل CLOSE ، قطع وصل CO ، وصل و قطع OC ،  قطع تاخير وصل OTC ، وصل تاخير قطع CTO ، قطع تاخيروصل قطع OTCO ) شبيه سازي كرده و اطلاعات الكتريكي و مكانيكي قسمت هاي مختلف مانند: (كنتاكت هاي اصلي و كمكي، بوبين هاي قطع و وصل، موتور شارژ فنر كليد را استخراج مي نمايد كه توسط اين اطلاعات مي توان از صحت عملكرد كليد اطمينان حاصل كرد و همچنين براي آينده پيشبيني هاي لازم را به عمل آورد.


تایم تست
  • اندازه گيري ، آناليز و نمونه برداري از زمان قطع و وصل كنتاكت ها با توجه به فرامين صادر شده به كليد مانند: قطعOPEN ، وصل CLOSE ، قطع وصل CO ، وصل و قطع OC ،  قطع تاخير وصل OTC ، وصل تاخير قطع CTO ، قطع تاخيروصل قطع  OTCO
  • اندازه گيري ، آناليز و نمونه برداري از عدم همزماني سه كنتاكت اصلي OUT OF SYNC
  • اندازه گيري ، آناليز و نمونه برداري از مقدار زمان پرش كنتاكت ها در موقع قطع و وصل Bounce
  • اندازه گيري ، آناليز و نمونه برداري از مقدار زمان شارژ فنر


تراول تست
  • اندازه گيري ، آناليز و نمونه برداري از سرعت قطع و وصل كنتاكت ها
  • اندازه گيري ، آناليز و نمونه برداري از حداكثر ، حداقل و كل جابجايي كنتاكت ها
  • اندازه گيري ، آناليز و نمونه برداري و محاسبه Over Travel  ، Rebounce  و رسم خطوط Damping
  • اندازه گيري ، آناليز و نمونه برداري از جابجايي فنر كنتاكت ها Spring Travel
  • اندازه گيري ، آناليز و نمونه برداري از حدود ايمني بالا و پايين در كنتاكت ها Upper Limit  ، Lower Limit

تست جرياني و ولتاژي بوبين ها و موتور شارژ فنر
  • اندازه گيري ، آناليز و نمونه برداري از جريان و ولتاژ بوبين هاي قطع و وصل AC,DC )
  • اندازه گيري ، آناليز و نمونه برداري از جريان و ولتاژ بوبين بلوكينگ قطع و وصل AC,DC )
  • اندازه گيري ، آناليز و نمونه برداري از جريان و ولتاژ و عملكرد رله آنتي پمپاژ  AC,DC )
  • اندازه گيري ، آناليز و نمونه برداري از جريان و ولتاژ موتور شارژ فنر AC,DC )

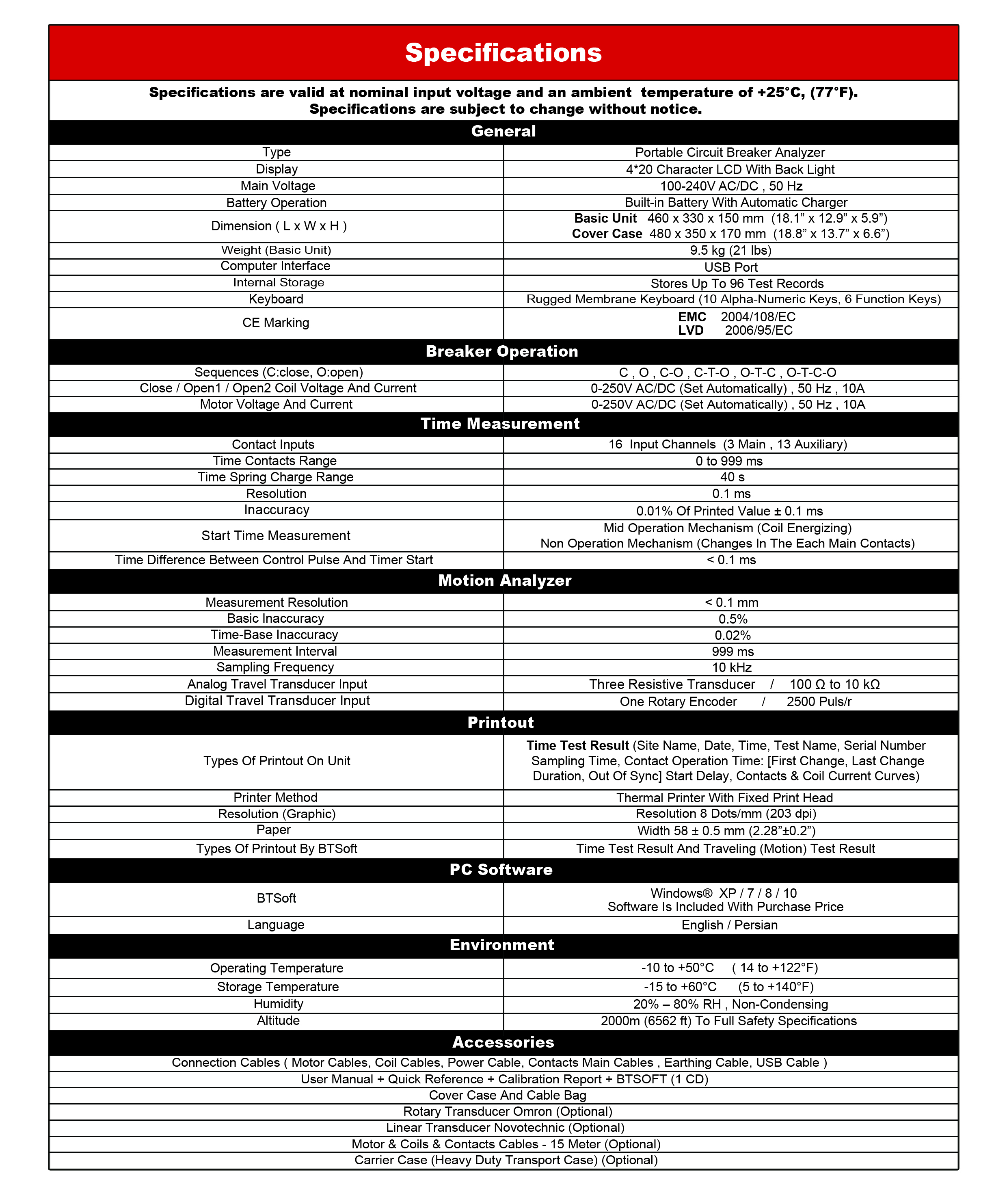

      قابليت هاي سخت افزار

  1. قابليت تست كليدهاي T , V
  2. سرعت نمونه‌برداري از وروديهاي موردنظر 10KHz
  3. داراي يك ورودي اِنكودر افزايشي و سه ورودي براي سنسور خطي
  4. رسم منحني از نتايج تست
  5. قابليت ذخيره 96 تست در حافظه داخلي و انتقال آنها به کامپيوتر
  6. قابليت چاپ نتايج تست هاي انجام شده از طريق پرينتر داخلي
  7. دو ورودي ولتاژ براي بوبين و موتور جهت اندازه‌گيري (AC و DC تفاوتي ندارد)
  8. قابليت اندازه‌گيري و نمونه‌برداري از جريان بوبين و موتور
  9.  16 كانال ورودي براي كنتاكت‌ها (كنتاكت اصلي و 13 كنتاكت كمكي)
  10. تحريك يك بوبين وصل و دو بوبين قطع
  11. قابل اتصال به دو نوع منبع تغذيه (دستي و يا قابل كنترل با كامپيوتر ساخت شركت تپکو)
  12. ارتباط با كامپيوتر از طريق پورت سريالUSB
  13. داراي باطري داخلي



قابليت هاي نرم افزار
  1. تحت  Windows
  2. دريافت مشخصات مربوط به كليد از كاربر و ذخيره آن
  3. امكان تست كارخانه اي كليد
  4. جمع‌آوري خودكار و ذخيره برخي اطلاعات كليد مثل منحني حركت، منحني جريان بوبين، منحني جريان موتور، حداقل ولتاژ عملكرد بوبين‌ها، نتيجه تست رله افت ولتاژ و رله آنتي پمپاژ، جريان بوبين بلوكينگ و ...
  5. بزرگ نمايي منحني حركت و قابليت نمايش همزمان دو مانور از يك كليد يا دو كليد مختلف
  6. محاسبه سرعت وصل و قطع و محاسبه جريان بوبين در هر نقطه از منحنيِ حركت كه موس قرار داده شود
  7. محاسبه ميزان جابجايي كنتاكت و فنر كنتاكت، سرعت، Over Travel، Rebounce، حدود ايمني، زمان و مدت عمل كنتاكت‌ها، عدم همزماني كنتاكت‌ها، حداكثر جريان موتور و بوبين، زمان شارژ فنر وصل و . . .
  8. نمايش وضعيت سنسورهاي خطي، وضعيت انكودر، وضعيت كنتاكت‌ها، مقدار ولتاژ و جريان خروجي تغذيه
  9. قابليت تعيين پارامترهاي تست مثل مدت زمان نمونه‌برداري، مدت زمان اِعمال ولتاژ به بوبين‌ها و . . . بر حسب نوع كليد
  10. قابليت تعيين محدوده مجاز براي پارامترهاي كليد مثل سرعت و زمان وصل و قطع و بررسي آنها و اِعلام نتيجه بصورت يك جدول پس از انجام هر مانور وصل يا قطع
  11. با دو زبان رابط فارسي و انگليسي
  12. امكان وارد كردن اطلاعات ديگر مربوط به تست كليد مانند:
  • اطلاعات پلاك مشخصات كليد (نوع كليد، شماره سريال كليد و قفل و سنسورها، ولتاژ نامي تجهيزات الكتريكي و . . .)
  • مقاومت اهمي تجهيزات الكتريكي و پل‌ها
  • نتيجه آزمايش تجهيزات الكتريكي و پل‌ها
  • نتيجه كنترل رله پرايمر، رله اضافه جريان، سيم كشي و . . .
  • نتيجه آزمايش نشتي
  • فشار گاز پل‌ها
  • شماره سريال رله‌هاي پرايمر
  • منحني حركت كنتاكت‌ها، منحني جريان بوبين و موتور
  • زمان، مدت عمل و عدم همزماني كنتاكت‌ها
  • آزمايش رله آنتي پمپاژ
  • محاسبه حداقل ولتاژ عملكرد بوبين‌هاي وصل و قطع
  • آزمايش رله افت ولتاژ
  • محاسبه جريان بوبين بلوكينگ
  • محاسبه حدود ايمني بالا و پايين

و...
